额温枪自动按键工装治具

YY0505-2012测试项目RS辐射抗扰度额温枪自动按键工装治具售卖

https://www.zhenggai.wang/wp-content/uploads/2020/03/3174066312.mp4|
image=https://www.zhenggai.wang/wp-content/uploads/2020/03/127623659.jpg|
title=额温枪自动按键|
autostart=false|
repeat=true

联系曾工 https://www.zxw.pub/contact.html

额温枪、电子体温计EMC整改 – 辐射抗扰度 – RS

Digital Thermometer Infrared Forehead Ear Multi Function IR Thermometer Gun

原文链接: https://www.iec.wiki/html/Thermometer_EMC_debug
原文链接: https://www.emc.wiki/thread-4179-1-1.html

额温枪、电子体温计EMC整改
符合医疗标准YY 0505 2012

  • 符合辐射发射
  • 符合辐射抗扰度
  • 符合静电抗扰度

额温枪、电子体温计组成
电子体温计由温度传感器,显示模块,MCU微控制器,电源模块,按键模块,语音模块,及其它电子元器件组成。能快速准确地测量人体体温,与传统的水银玻璃体温计相比,具有读数方便,测量时间短,测量精度高,能记忆并有蜂鸣提示的优点,尤其是电子体温计不含水银,对人体及周围环境无害,特别适合于家庭,医院等场合使用。

额温枪、电子体温计概述
电子体温计,标准要求±0.2℃的误差差异范围(加上显示误差范围可以放宽到±0.3℃),精准度要求还是蛮高的。另外,市面上大部分的电子体温计,均采用黑胶ic的MCU微处理器,单面板、各类传感器、三引线传感器、四引线传感器,不同按键,例如3按键、4按键等,种类齐全,产品质量都参差不齐。

额温枪、电子体温计EMC整改难点
因,电子体温计工作频率低、信号弱、红外传感温度的敏感性等特点,导致了EMC抗干扰难合格,特别是RS辐射抗扰度测试的3v/m 80MHz~2.5GHz频率范围的场强干扰,特别难满足0.3℃的精度、在外围环境的影响特别敏感。

另外,对实验室要求也比普通测试要求高,例如模拟体温计测量按键的模拟手、更加精准的恒定温湿度控制,都会给测试带来更高的要求。

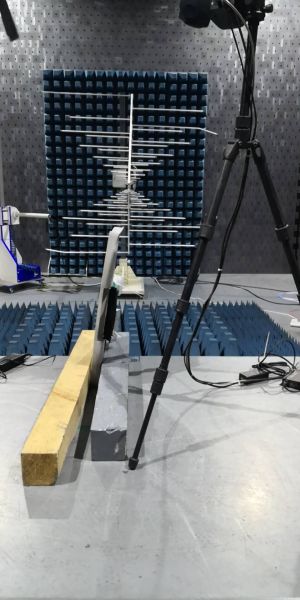

额温枪、电子体温计测试图片

额温枪、电子体温计整改图片
